Hümmlinger Kreisbahn Dieseltriebwagen T 1
|
|
|
Ätzzeichnungen als Vorlage zum Herunterladen
|
|
|
Die Resonanz auf die von uns zum Download bereitgestellten Originalzeichungen des ersten schmalspurigen Dessauer Triebwagens war erstaunlich groß.
Um diesem Interesse, hauptsächlich aus Kreisen der Anhänger größerer Spurweiten, gerecht zu werden, folgt jetzt als Vorschlag und Ausgangsbasis ein Satz Ätzzeichnungen mit einer Anätzzeichnung und einer Durchätzzeichnung in positiver Ausführung.
Die kleinen auf dieser Seite abgebildeten Zeichnungen dienen nur der Übersicht.
Bitte beachten Sie, daß Ätzzeichnungen immer exakt auf den Maßstab des zu bauenden Modells abgestimmt werden müssen. Es ist daher immer falsch, eine Zeichnung durch Vergrößern oder Verkleinern an den gewählten Maßstab anpassen zu wollen. Materialstärken und die sich daraus ergebenden Faktoren für Hinterätzungen, Biegekanten, Eckradien und mehr müssen immer in der Zeichnung bzw. dem Film individuell dargestellt werden.
Die großen Zeichnungen (ohne numerische Anmerkungen) finden Sie zum Download mit 300 dpi Auflösung unten auf dieser Seite.
|
|
|
|
|
|
|
|
|

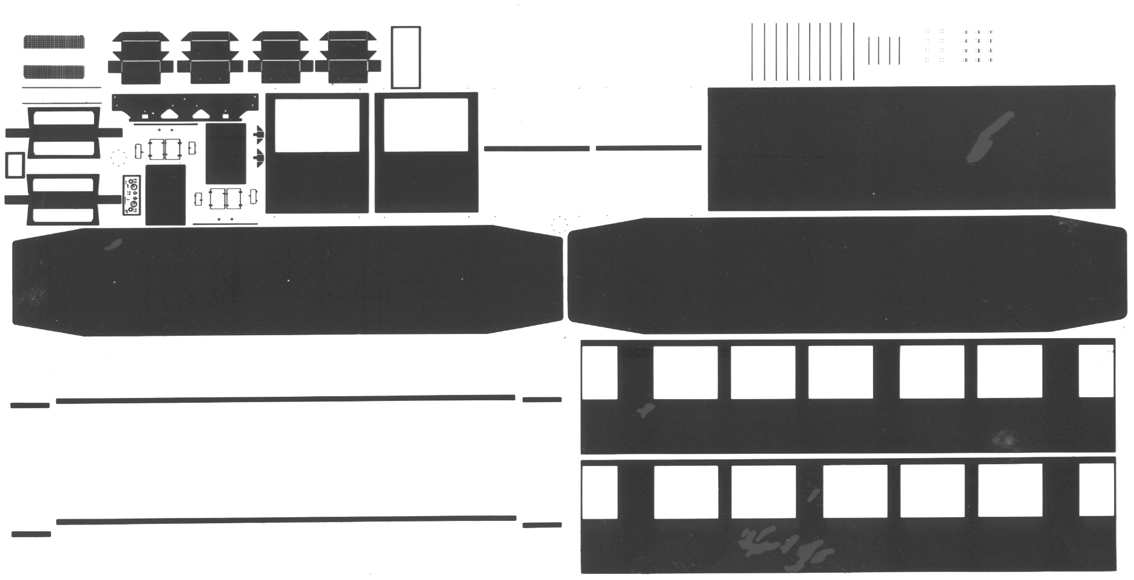

Anätzfilm
|
|
|
|
|
|
|
1
|
Bodenblech
|
11
|
Abdeckung für Zentralscheinwerfer
|
|
2
|
Dachunterteil
|
12
|
Drehgestellseitenblech
|
|
3
|
Füllstück
|
14
|
Lüfterrahmen
|
|
4
|
Seitenwand, außen, links und rechts
|
15
|
innere Fensterrahmen
|
|
5
|
Seitenwand, innen, links und rechts
|
16
|
innere Fensterrahmen
|
|
6
|
Fronten, außen, mit Biegenasen
|
17
|
Fensterbretter, 3 Typen
|
|
7
|
Fronten, innen, mit Biegenasen
|
18
|
Achsschlüssel
|
|
8
|
2 Führerstände
|
19
|
Beschläge
|
|
9
|
4 Trittkästen
|
20
|
Beschläge
|
|
10
|
2 Dachlüfterkästen (Innen- und Außenteile), Lüfterrahmen, Fußleiste
|
21
|
Beschläge
|
|
22
|
Seitenwandlüfter
|
|
|
|
|
|
|
|

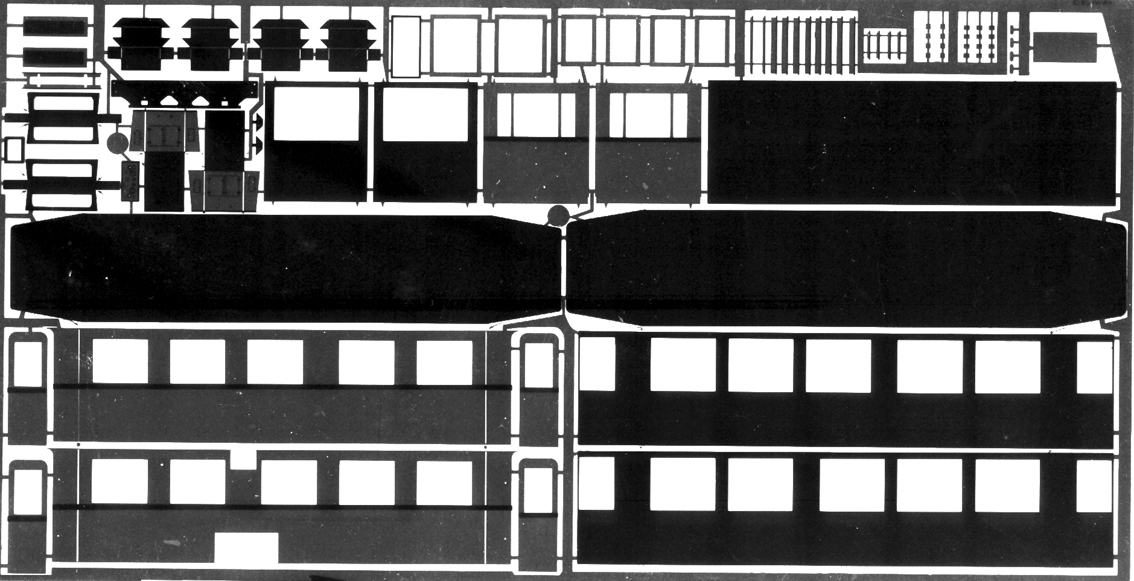

Durchätzfilm
|
|
|
Wichtige weitere Details wie Paßkreuze, Bezugsmaße, Wälzrichtung und Positiv- oder Negativfilm müssen mit der Ätzerei abgesprochen werden.
|
|
|
Wir freuen uns schon heute auf Fotos und Berichte über neue Hümmlinger T 1 Modelle, die wir dann gern an dieser Stelle publizieren werden.
Sie können uns Ihre Berichte gern digital per Email an team@reflektion.info als auch analog (Brief und Papierbilder) senden.
|
|
|
|
|
|
|
download: Ätzzeichnung Hümmlinger Kreisbahn T 1 -Anätzung- 181 KB
|
|
|
|
download: Ätzzeichnung Hümmlinger Kreisbahn T 1 -Durchätzung- 344 KB
|
|
|
|
|
|
|
|
|
